En lineær skala er en av de enkleste ideene i en CNC-maskin og en av de viktigste: en presisjonslinjal montert langs en akse som forteller kontrollen hvor bordet faktisk er, ikke bare hvor det ble bedt om å gå. Den eneste tilbakemeldingen er det som skiller en maskin som holder toleranse over hele bevegelsen fra en som driver, spesielt på store maskiner der reisen er lang og nøyaktigheten er vanskelig å holde.
Hva er en lineær skala i en CNC-maskin?

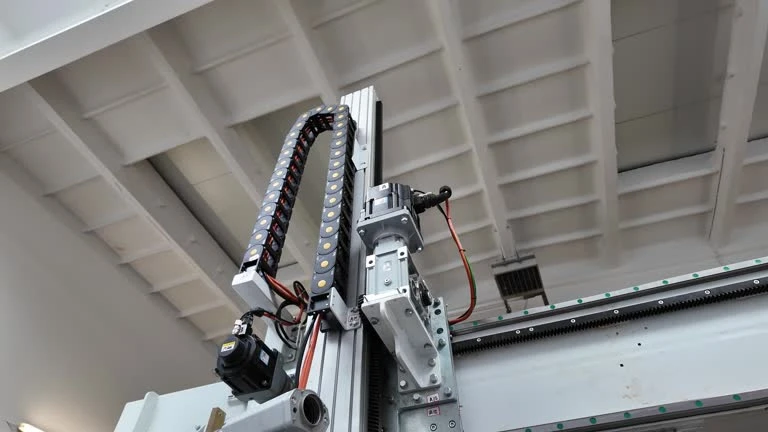

En lineær skala, også kalt en lineær koder eller glassskala, er en presisjonsmålestrimmel festet langs en maskinakse, med et lesehode som sporer bordets sanne posisjon til innenfor en mikron eller så. På et 3-akset portal går en skala langs X-bjelken, en langs Y og en på Z-kolonnen.
Her er delen mange kjøpere savner: en lukket-sløyfemaskin kjører vanligvis to tilbakemeldingsenheter per akse, ikke én. Servomotorens roterende koder håndterer jevn bevegelse, og innstilling av den forteller kontrollen hvor langt kuleskruen dreide seg. Den lineære skalaen gjør noe annerledes: den leser hvor tabellen faktisk havnet. Enkoderen gjør bevegelsen; vekten bekrefter at den landet på målet. Både Fagor, Heidenhain og Renishaw vekter er vanlige på industrielle maskiner.
Hvordan Gantry Machining Center beveger seg
En portal CNC-maskin har lange reiseakser. Vanligvis:
- X-akse: lang horisontal strålebevegelse
- Y-akse: portalkryssbevegelse
- Z-akse: vertikal spindelbevegelse
I denne strukturen kan mekaniske faktorer lett introdusere små feil:
- Lang kuleskruekspansjon på grunn av varme
- Strukturell deformasjon under stor belastning
- Servolag under rask bevegelse
- Akkumulert posisjoneringsavvik over lang kjøring
Selv en liten feil per meter kan bli et betydelig avvik i store maskineringsområder.
Typer lineære skalaer for Gantry Machining Center
Når du velger en lineær skala for aportal maskineringssenter, kan du se forskjellige typer avhengig av måleprinsippet, beskyttelsesnivået og installasjonsposisjonen. Å forstå disse typene hjelper deg med å velge den riktige løsningen basert på nøyaktighetskrav, arbeidsmiljø og maskinstørrelse.
Lineær skala av glass
En lineær glassskala er et av de vanligste alternativene for høy-presisjonCNC-maskiner. Den bruker et optisk avlesningssystem for å måle den faktiske akseposisjonen. For et portalbearbeidingssenter velges ofte glassvekter når du trenger bedre posisjoneringsnøyaktighet og repeterbarhet.
Denne typen er egnet for formbearbeiding, mekaniske presisjonsdeler og portalmaskiner med lang vandring der små akkumulerte feil kan påvirke den endelige arbeidsstykkets størrelse.
Magnetisk lineær skala
En magnetisk lineær skala bruker magnetiske signaler for å måle posisjon. Sammenlignet med glassvekt er det vanligvis mer motstandsdyktig mot støv, olje, kjølevæske og vibrasjoner.
Hvis din portal CNC-maskin fungerer i et tøffere maskineringsmiljø, kan en magnetisk lineær skala være et praktisk valg. For bearbeiding med ultra-høy presisjon er glassvekter fortsatt mer vanlig.
Forseglet lineær skala
En forseglet lineær skala har et beskyttende hus for å forhindre at støv, flis, kjølevæske og oljetåke påvirker lesesystemet. Dette er svært viktig for CNC-bearbeidingsmiljøer.
For et portalbearbeidingssenter som brukes i metallskjæring, er forseglede lineære vekter vanligvis mer egnet enn vekter av åpen -type fordi de gir bedre beskyttelse og lengre levetid.
Åpne lineær skala
En åpen lineær skala har ingen fullstendig lukket beskyttelsesstruktur. Det kan gi høy nøyaktighet, men det krever et renere arbeidsmiljø og mer forsiktig installasjon.
Denne typen brukes oftere i presisjonsmåleutstyr eller renere maskineringsmiljøer. For et tungt-bearbeidingssenter for portaler er det vanligvis ikke førstevalget med mindre arbeidsforholdene er godt kontrollert.
Absolutt lineær skala
En absolutt lineær skala kan lese den virkelige posisjonen umiddelbart etter at maskinen er slått på. Den trenger ikke gå tilbake til referansepunktet hver gang.
Dette kan hjelpe deg med å spare oppsettstid og forbedre driftseffektiviteten, spesielt når portalens maskineringssenter er stort og aksevandringen er lang.

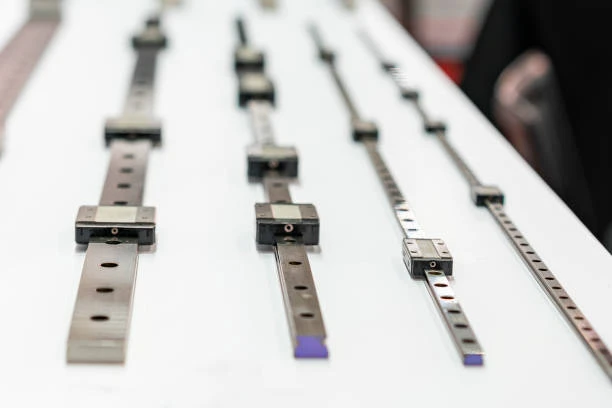

Inkrementell lineær skala
En inkrementell lineær skala måler posisjon ved å telle bevegelsestrinn fra et referansepunkt. Den trenger vanligvis maskinsøking etter oppstart.
Denne typen er mye brukt og kostnadseffektiv-. For mange portalbearbeidingssentre er inkrementelle lineære skalaer allerede nok hvis CNC-systemet og maskinkalibreringen er riktig konfigurert.
Fordeler med lineære skalaer i CNC-bearbeiding
- Posisjoneringsnøyaktighet over hele vandringen - den siste meteren av en lang akse forblir like nøyaktig som den første.
- Tilbakeslag og termisk immunitet - skalaen ignorerer skrueslitasje og varme-drevet vekst, to av hovedårsakene til drift over en lang skjæresyklus.
- Repeterbarhet på krevende deler - strammere, mer konsistente toleranser på arbeid som ikke har råd til å variere.
- Bedre overflatefinish og verktøylevetid - nøyaktig posisjonering reduserer de små feilene som vises som merker på delen og ujevn verktøyslitasje.
Åpen sløyfe vs lukket sløyfe CNC-system
Når du jobber med et portalbearbeidingssenter, er hovedforskjellen mellom åpne-sløyfe og lukkede-sløyfesystemer om maskinen kan bekrefte sin virkelige skjæreposisjon. Dette påvirker din maskineringsnøyaktighet og stabilitet direkte.
Åpne Loop System
I et åpen-sløyfesystem følger CNC-maskinen motorkommandoen uten å sjekke den faktiske posisjonen. Det forutsetter at bevegelsen er riktig, noe som gjør systemet enklere og lavere-kostnader. Du kan imidlertid møte små posisjoneringsfeil, spesielt under lang kjøring eller tung skjæring, fordi det ikke er noen sanntids-tilbakemelding.
Closed Loop System
I et lukket-sløyfesystem får du sanntids-tilbakemelding fra en lineær skala som konstant sjekker faktisk aksebevegelse. Dette gjør at maskinen din kan korrigere feil umiddelbart, noe som gir deg høyere nøyaktighet, bedre repeterbarhet og mer stabil ytelse i krevende portal CNC-applikasjoner.
Når er en lineær skala IKKE nødvendig?
Du trenger ikke alltid en lineær skala når du bruker et portalbearbeidingssenter, spesielt hvis maskineringskravene dine ikke er ultra-høy-presisjon. Hvis du jobber med generelle mekaniske deler, grovbearbeiding eller komponenter med løsere toleranser, er vanligvis et standard åpen-sløyfesystem med kodertilbakemelding nok for dine produksjonsbehov.
I mange tilfeller, hvis arbeidsstykkene dine er små eller mellomstore-og reiseavstanden ikke er veldig lang, er den naturlige mekaniske nøyaktigheten til maskinen allerede stabil nok for konsistente resultater. Du trenger heller ikke en lineær skala når kostnadseffektivitet er viktigere enn presisjon på mikron-nivå.
Du bør imidlertid fortsatt vurdere dine fremtidige krav. Hvis virksomheten din kan utvide til høy-presisjonsindustrier senere, kan oppgradering til et lineært skalasystem gi deg mer fleksibilitet og stabilitet i langsiktig-produksjonsplanlegging.
Når er en lineær skala sterkt anbefalt?
En lineær skala blir sterkt anbefalt når maskineringen krever høyere nøyaktighet, stabilitet og repeterbarhet, spesielt i store CNC-applikasjoner.
1. Store portalmaskiner
Når du arbeider med maskiner med lang-akse, møter du akkumulerte posisjoneringsfeil over avstand, og en lineær skala hjelper deg med å opprettholde konsekvent nøyaktighet.
2. Høypresisjonsformbearbeiding
Hvis du produserer former, kan selv små avvik påvirke overflatekvaliteten og passformen, så tilbakemelding i sanntid er viktig.
3. Luftfarts- og bilkomponenter
Disse bransjene krever stramme toleranser, der presisjon direkte påvirker ytelse og sikkerhet.
4. Strukturelle deler av aluminium
Lange aluminiumsdeler er følsomme for deformasjon, så nøyaktighetskontroll er avgjørende.
5. Kontinuerlig produksjon
For lang-timers bearbeiding hjelper en lineær skala deg med å holde stabil nøyaktighet og redusere skrothastigheten.
Hvorfor lineær skala er viktig i Gantry Machining Center
En vekt er ikke en kur-alt. Det fungerer på grunnlag av at maskinen gir den en stiv støping, gode kuleskruer og solide lagre. På en godt-bygd maskin fjerner den feilene som mekanikere alene ikke kan; på en fleksibel, dårlig bygget en hjelper den mindre, og kan til og med skjule mekaniske problemer.
I et portalbearbeidingssenter er rollen å sikre maskineringsnøyaktighet, spesielt når du arbeider med lange reiseavstander. Uten en lineær skala er maskinen avhengig av motorrotasjonstilbakemelding, som kanskje ikke gjenspeiler den virkelige skjæreposisjonen på grunn av mekanisk slitasje, termisk ekspansjon eller lastvariasjon.
Når du bruker en lineær skala, får du sanntids-posisjonstilbakemelding direkte fra maskinaksen. Dette betyr at du kan stole på at maskinen ikke bare beveger seg i henhold til kommandoen, men også bekrefter at den faktiske bevegelsen er riktig. For deg reduserer dette risikoen for kumulative feil under lange portaloperasjoner.
I applikasjoner med høy-presisjon som formfremstilling eller aluminiumskonstruksjonsdeler, kan selv små avvik føre til avviste deler. En lineær skala hjelper deg å opprettholde konsistent nøyaktighet over hele arbeidsområdet, forbedre repeterbarheten og redusere skrothastigheten. Kort sagt, det gir deg mer kontroll, stabilitet og selvtillit i hver maskineringsjobb.
Konklusjon
Hvorvidt en lineær skala er nødvendig for et portalbearbeidingssenter avhenger av maskineringsmålene dine, nøyaktighetskravene og produksjonsskalaen. Hvis du driver med generell maskinering med standardtoleranser, er et grunnleggende giversystem ofte nok. Men når du jobber med store portalmaskiner, lange reiseavstander eller høy-presisjonsindustrier, blir en lineær skala en verdifull oppgradering som hjelper deg med å opprettholde reell skjærenøyaktighet, redusere kumulative feil og forbedre repeterbarheten. Kort sagt, du bør velge basert på dine reelle applikasjonsbehov, ikke bare maskinspesifikasjoner, slik at du kan oppnå den rette balansen mellom kostnad og ytelse.
FAQ
Spørsmål: Hva er en lineær skala i en portal CNC-maskin?
A: En lineær skala er en presisjonsmåleenhet installert på maskinaksen. Den sjekker den faktiske bevegelsesposisjonen og sender tilbakemelding til CNC-systemet.
Q:Er en lineær skala nødvendig for hver portal CNC-maskin?
A: Nei. Hvis du kun utfører generell maskinering med normale toleransekrav, er et standard kodersystem vanligvis nok.
Spørsmål: Når bør jeg velge en portal CNC-maskin med lineære skalaer?
A: Du bør vurdere lineære skalaer når du bearbeider store deler, støpeformer, romfartskomponenter, bildeler eller produkter som krever stabil, høy nøyaktighet.
Spørsmål: Forbedrer en lineær skala maskineringsnøyaktigheten?
A: Ja. Det hjelper maskinen med å sjekke den virkelige akseposisjonen, redusere akkumulerte feil og forbedre repeterbarheten under lang-bearbeiding.
Spørsmål: Kan jeg legge til lineære skalaer til en portal CNC-maskin senere?
A: I mange tilfeller, ja. Det avhenger imidlertid av maskinstruktur, CNC-systemkompatibilitet, installasjonsplass og nødvendig kalibreringsarbeid.
